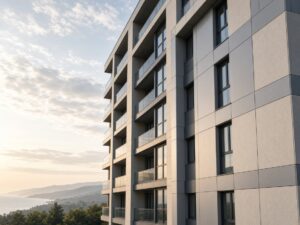

Вентилируемые фасады в Кирове: обзор подсистем, материалов облицовки и крепежа

Ограждающие конструкции современных зданий в Волго-Вятском регионе подвергаются комплексному воздействию отрицательных температур, переменной влажности и ветровых нагрузок. Грамотно спроектированный и смонтированный вентилируемый фасад в Кирове решает сразу две ключевые задачи: обеспечивает нормативное энергосбережение объекта за счет выноса точки росы за пределы несущей стены и формирует долговечный архитектурный облик здания. Применение технологии навесных систем позволяет исключить мокрые процессы при строительстве и проводить монтажные работы в любое время года, что критически важно для строительного сезона с продолжительным зимним периодом.

Надежность и безремонтный срок службы фасадной конструкции напрямую зависят от совместимости всех компонентов: несущей подсистемы, слоя утеплителя, крепежных изделий и защитно-декоративного экрана. Компания «СОЮЗ», как отечественный производитель фасадных конструкций, предлагает комплексные технические решения, адаптированные под климатическую специфику Кировской области. В данном материале подробно рассмотрены инженерные требования к элементам НФС, нормативная база, а также критерии подбора материалов для капитального строительства и реконструкции.

Климатические факторы Кирова и нормативная база проектирования

Разработка проектной документации на навесные фасадные системы с воздушным зазором регламентируется сводами правил СП 522.1325800.2023, СП 20.13330.2016 (в актуальной редакции) и ГОСТ Р 58154-2018. При проведении расчетов для объектов в Кирове инженеры учитывают следующие региональные параметры:

Климатические параметры: Согласно СП 131.13330.2020, Киров относится к климатическому подрайону I-В со средней температурой наиболее холодной пятидневки с обеспеченностью 0,92 равной -32 °C. Продолжительность отопительного периода составляет 229 суток, что требует увеличенной толщины утеплителя (в среднем 150–200 мм минераловатной плиты плотностью от 80 до 110 кг/м³).
Ветровые нагрузки: Территория относится к I–II ветровому району по СП 20.13330.2016 с нормативным ветровым давлением 0,23–0,30 кПа. С учетом пульсационной составляющей, высотности здания и коэффициентов затенения в угловых зонах ветровой отсос может достигать 1,2–1,4 кПа. Это обуславливает жесткие требования к шагу направляющих и несущей способности кронштейнов.
Коррозионная среда: Атмосфера городской среды Кирова классифицируется по СП 28.13330.2017 как слабоагрессивная или среднеагрессивная. Это накладывает строгие ограничения на толщину защитного цинкового слоя металлоконструкций и качество метизов.

Подробный технический анализ климатических условий региона представлен в материале: выбор фасадных систем с учетом климатических и эксплуатационных факторов региона.

Классификация и конструктив несущих подсистем

Современная навесная фасадная система включает каркас (подсистему), передающий нагрузки от облицовки и ветра на несущие строительные конструкции здания. По материалу исполнения каркасы разделяют на три основные группы:

Оцинкованная сталь с полимерным покрытием: Изготавливается из проката 1-го класса оцинкования (толщина цинкового покрытия от 275 г/м² по ГОСТ 14918-2020) с последующей порошковой окраской толщиной не менее 60 мкм. Характеризуется оптимальным соотношением стоимости и несущей способности, абсолютной пожаробезопасностью (класс К0).
Коррозионностойкая (нержавеющая) сталь: Профиль из аустенитной (AISI 304) или ферритной (AISI 430) стали применяется на объектах повышенной ответственности, в высотном строительстве, а также при монтаже тяжелых облицовочных материалов. Расчетный срок службы превышает 50 лет даже в агрессивных условиях.
Алюминиевые сплавы: Системы на базе сплавов АД31Т1 по ГОСТ 22233-2018 отличаются минимальной собственной массой, что снижает нагрузку на фундамент, но требуют учета коэффициента температурного расширения металла, который почти в два раза превышает показатели стали.

По способу монтажа направляющих каркасы классифицируются на три конструктивные схемы:

Схема каркаса	Конструктивные особенности	Область применения
Вертикальная	Кронштейны удерживают вертикальные профили (Т-образные, П-образные). Облицовка монтируется непосредственно к вертикальным направляющим.	Керамогранит, металлокассеты, сайдинг, линеарные панели. Оптимальна при шаге несущих оснований до 600–800 мм.
Горизонтально-вертикальная (перекрестная)	К кронштейнам крепятся горизонтальные Г-образные профили, к которым фиксируются вертикальные направляющие. Обеспечивает максимальную пространственную жесткость.	Тяжелые облицовки (натуральный камень, стеклофибробетон), крупноформатные плиты, неровные базовые стены.
Межэтажная	Крепление кронштейнов выполняется исключительно в торцы железобетонных плит перекрытий с пролетом профилей до 3,6–4,2 м.	Здания с заполнением стен пористыми блоками низкой плотности (газобетон D300–D400, пенобетон), не способными нести анкерные нагрузки.

Обзор облицовочных материалов: технические параметры и эстетика

Выбор финишного экрана определяет не только внешний вид строения, но и статическую нагрузку на каркас и фундамент здания.

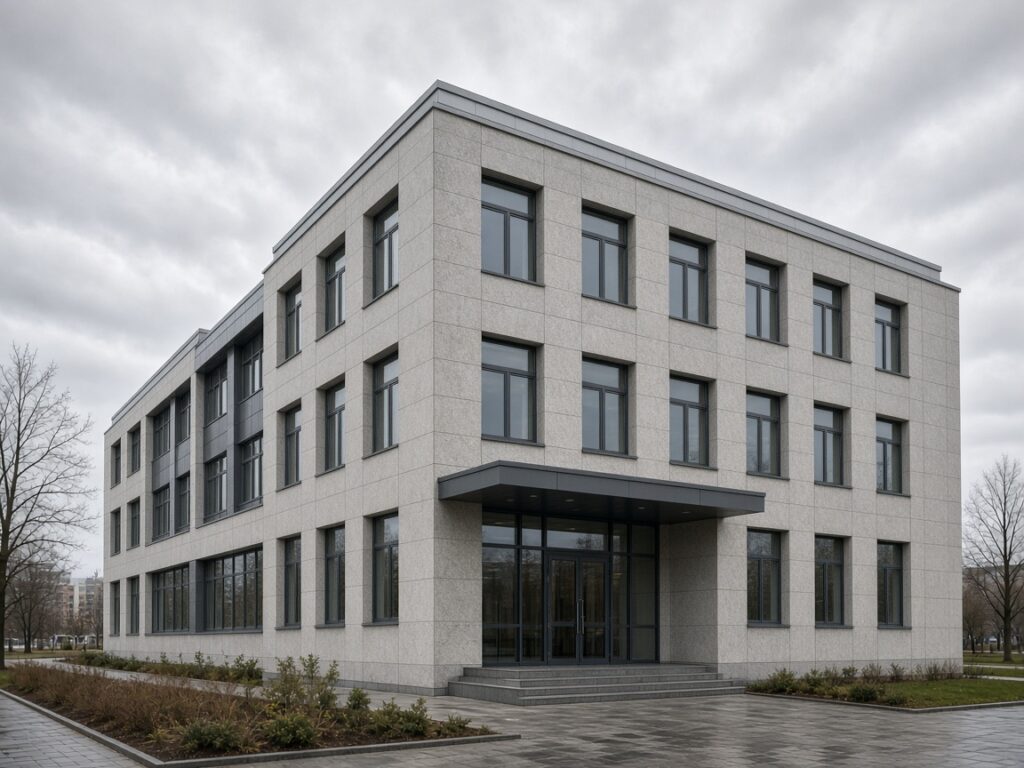

Керамогранитные плиты

Классическое решение для административных, торговых и многоквартирных жилых зданий. Облицовка керамогранитом отличается нулевым водопоглощением (менее 0,05%), абсолютной морозостойкостью (более 150 циклов) и химической стойкостью к городской пыли. Монтаж выполняется открытым способом на кляммеры либо скрытым методом с помощью пропилов в торцах или анкеров типа Keil.

Металлические кассеты и алюминиевые панели

Для промышленных объектов, логистических центров, автосалонов и современных жилых комплексов широко применяются фасадные металлокассеты закрытого и открытого типа из оцинкованной стали толщиной 1,0–1,2 мм. Материал имеет класс горючести НГ, что делает его незаменимым на путях эвакуации и детских учреждениях. Для нестандартных криволинейных поверхностей часто используются алюминиевые панели, обеспечивающие малый вес конструкции.

Композитные панели

Универсальный материал для оформления входных групп, АЗС и сложных геометрических форм. Многослойная структура, которую имеют алюминиевые композитные панели, позволяет фрезеровать кассеты с минимальным радиусом изгиба. При проектировании жилых и общественных зданий допустимо применять только композит со средним минералонаполненным слоем группы горючести Г1 по ГОСТ 30244-94.

Фиброцементные плиты

Автоклавный облицовочный фиброцемент пользуется популярностью благодаря фактурному разнообразию (имитация дерева, бетона, штукатурки), устойчивости к ультрафиолету и классу пожарной опасности НГ. Плиты окрашиваются стойкими полиуретановыми составами по шкалам RAL и NCS.

Клинкерная плитка и натуральный камень

В сегменте премиальной жилой и коммерческой недвижимости востребована фасадная клинкерная плитка, монтируемая без затирки швов на специальные профили-планки, а также плиты из натурального камня (гранит, известняк, габбро-диабаз). Масса такого экрана может достигать 60–90 кг/м², что требует применения усиленной подсистемы из нержавеющей или утолщенной оцинкованной стали.

Несущие элементы подсистемы и крепежные изделия

Надежность системы обеспечивается прочностью каждого сопряжения. В каталоге завода «СОЮЗ» представлены все необходимые комплектующие вентилируемого фасада, прошедшие натурные прочностные и коррозионные испытания:

Опорные и несущие кронштейны: Воспринимают вертикальные нагрузки от собственного веса облицовки и горизонтальные ветровые усилия. Для компенсации кривизны стен и монтажа слоя теплоизоляции до 200 мм применяется кронштейн усиленный КРУ 200x80x80x2,0 мм с ребрами жесткости. Узел крепления кронштейна к стене обязательно комплектуется полимерной или паронитовой терморазрывной прокладкой для исключения образования «мостика холода».
Направляющие профили: Формируют плоскость фасада. В зависимости от схемы раскладки используется профиль Т-образный ПВТ 65x50x1,2 мм для межкассетных стыков либо Г-образные и П-образные профили для промежуточных стоек.
Кляммеры: Для фиксации керамогранита применяется кляммер рядовой из нержавеющей стали 1,2 мм. Пружинные лепестки кляммера надежно удерживают плитку при циклических динамических ветровых воздействиях, исключая вибрацию и дребезг.
Анкерный крепеж: Подбирается строго по результатам испытаний на вырыв непосредственно на объекте в соответствии с требованиями ГОСТ Р 58387-2019. Для полнотелого бетона и кирпича применяются полиамидные фасадные дюбели со стальным оцинкованным шурупом, для щелевого кирпича и поризованных блоков — тарельчатые дюбели с удлиненной распорной зоной либо химические капсулы.

Инженерный алгоритм устройства вентилируемого фасада

Качественный монтаж навесной системы осуществляется в строгой технологической последовательности:

Геодезическая съемка и предпроектные испытания: Лазерное сканирование фасада определяет отклонения стен от вертикали. Проводятся испытания анкеров на вырыв для определения предельной несущей способности базового материала.
Инженерный расчет и проектные работы: Выполняется квалифицированное проектирование вентилируемого фасада, включающее статический расчет каркаса, теплотехнический расчет узлов примыканий, раскладку облицовки и спецификацию материалов. Предварительную сметную стоимость можно рассчитать с помощью инструмента онлайн-калькулятор вентилируемого фасада.
Разметка и установка кронштейнов: По проектным осям выполняется бурение отверстий, монтаж термоизолирующих прокладок и анкерных дюбелей с контролем момента затяжки динамометрическим ключом.
Укладка теплоизоляции: Плиты утеплителя крепятся с перевязкой швов в два слоя. Первый слой — низкой плотности (для плотного прилегания к неровностям стены), второй слой — ветрозащитный, высокой плотности (от 90 кг/м³). Фиксация выполняется тарельчатыми дюбелями из расчета не менее 5 штук на плиту.
Монтаж направляющих профилей: Профили выставляются по лазерному нивелиру и фиксируются к кронштейнам заклепками из нержавеющей стали или оцинкованными саморезами с EPDM-прокладкой. Важно соблюдать деформационные температурные зазоры 8–10 мм в стыках направляющих.
Монтаж облицовочного слоя: Установка финишных панелей, регулировка межкассетных рустов и швов, монтаж противопожарных отсечек и оконных обрамлений из листовой стали толщиной не менее 0,55 мм.

Типичные ошибки при монтаже и проектировании

Нарушение регламентов СП 522.1325800.2023 и монтажных инструкций влечет снижение несущей способности системы и аварийные ситуации:

Заужение воздушного зазора: Минимальный вентилируемый зазор между наружной гранью утеплителя и внутренней поверхностью облицовки должен составлять 40 мм (с учетом технологических отклонений). Уменьшение зазора прекращает тягу воздуха, влага конденсируется в утеплителе, вызывая его переувлажнение и разрушение несущих стен.
Отказ от терморазрывных прокладок: Монтаж стальных кронштейнов непосредственно к бетону без паронитовых прокладок формирует сквозные мостики холода, вызывая локальное промерзание стен внутри помещений и отслоение внутренней отделки.
Использование несовместимых металлов: Прямой контакт алюминия с не оцинкованной углеродистой сталью приводит к электрохимической контактной коррозии и разрушению крепежного узла за 3–5 лет эксплуатации.
Жесткая фиксация направляющих без учета термодеформаций: При колебаниях температуры от -35 °C зимой до +60 °C на солнце летом стальной 3-метровый профиль изменяет длину на 3,5 мм, а алюминиевый — почти на 7 мм. Отсутствие скользящих опор на кронштейнах деформирует каркас и приводит к растрескиванию облицовки.

Часто задаваемые вопросы (FAQ)

Какой материал подсистемы оптимален по соотношению цена-качество для Кирова?
Для большинства гражданских и коммерческих объектов высотой до 75 метров оптимальным решением является оцинкованная сталь с полимерным порошковым покрытием. Она обладает достаточной несущей способностью, соответствует классу пожарной опасности К0 и сохраняет защитные свойства более 40–50 лет в условиях умеренной влажности региона.

Обязательно ли использовать гидроветрозащитную мембрану?
Согласно современным противопожарным нормативам, на зданиях выше трех этажей рекомендуется применять минераловатную изоляцию с кашированной наружной поверхностью либо использовать двухслойную схему утепления с плотным наружным слоем (от 90 кг/м³) без мембран. Тканевые ветрозащитные пленки несут риски распространения пламени по вентзазору при пожаре и требуют специализированных сертификатов.

Как компенсировать кривизну стен старого кирпичного здания при реконструкции?
Для этого используются кронштейны с регулируемым вылетом консоли (от 100 до 350 мм) и удлинители кронштейнов. Это позволяет компенсировать перепады плоскости существующей кирпичной кладки до 100–150 мм без необходимости предварительного оштукатуривания поверхности.

Заключение

Устройство навесных фасадов требует строгого соблюдения строительных стандартов, точных теплотехнических расчетов и использования сертифицированных элементов каркаса. Завод фасадных систем «СОЮЗ» осуществляет полный цикл работ: от натурных испытаний крепежа и разработки проектной документации до производства профилей, кронштейнов и поставки всех комплектующих на объект.

Заказывая расчет и производство в компании «СОЮЗ», вы получаете официальные гарантии надежности ограждающих конструкций. Наш заводской вентилируемый фасад в Кирове обеспечит энергоэффективность здания, безопасность людей и безупречный архитектурный вид объекта на десятилетия вперед. Обратитесь к инженерам компании для разработки индивидуального проекта и расчета сметной стоимости под ваш объект.
